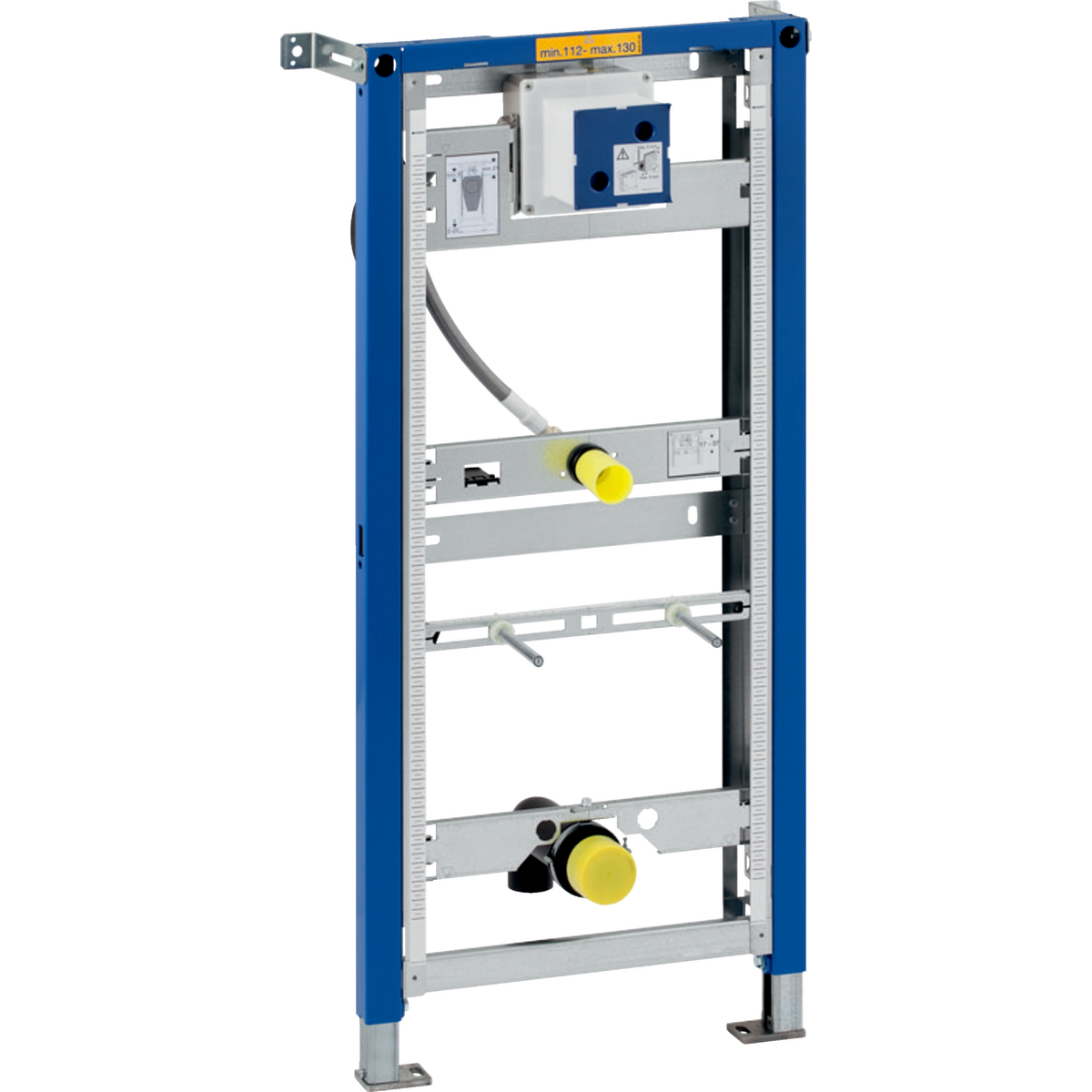

Geberit Duofix Urinal Universalelement, eingestellt auf Caprino, BH 112-130 cm

Geberit Duofix Urinal Universalelement, eingestellt auf Caprino, BH 112-130 cm

Verwendungszwecke:
• Für Trockenbau
• Für nass gemauerte Wände
• Zum Einbau in teil- oder raumhohe Vorwandinstallationen
• Zum Einbau in raumhohe Installationswände
• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• Zur Montage von Urinalen
• Zum Einbau von Geberit Urinalsteuerungen (116.xxx ab Baujahr 04/2009)
• Für Fußbodenaufbauten 0–20 cm

Eigenschaften:
• Selbsttragender Rahmen pulverbeschichtet
• Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
• Fußstützen mit Rutschhemmung
• Fußplatten drehbar
• Fußplattentiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen

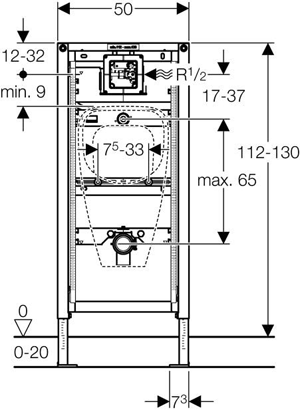

• Elementhöhe auf Urinal anpassbar, 112–130 cm
• Universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss rechts am UP-Gehäuse
• Wasseranschluss MeplaFix-fähig
• Anschlusswinkel werkzeuglos montierbar
• Absperrventil mit Drossel, vormontiert
• Mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
• Spülschlauch biegbar
• Spülschlauch mit Führung zum Verhindern von stehendem Wasser
• Befestigung für Zulauf ø 32 mm höhenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8, breiten- und höhenverstellbar
• Traversen mit Mittenmarkierung, werkzeuglos verstellbar
• Zusätzliche Befestigung für Urinal mit Zubehör möglich
• Mit Zubehör auf Urinale mit Sprühkopf umrüstbar

Lieferumfang:
• Wasseranschluss R 1/2″
• Bauschutz für Serviceöffnung, mit Deckel
• 2 Befestigungswinkel
• Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
• Schutzstopfen
• Anschlussbogen aus PE-HD, ø 63 / 50 mm
• Schutzkappe
• Dichtung ø 57 / 50 mm
• Urinalsiphon ø 50 mm, mit Dichtung auf Urinal
• 2 Gewindestangen M8
• Befestigungsmaterial
